Mininet analyze

在配置环境后，执行

1

ipconfig -a

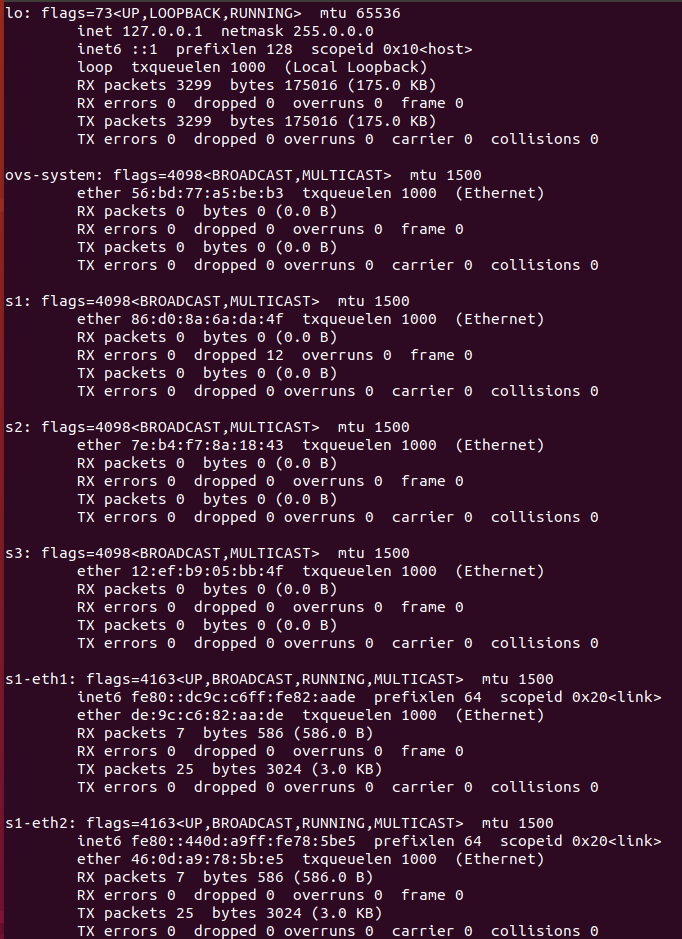

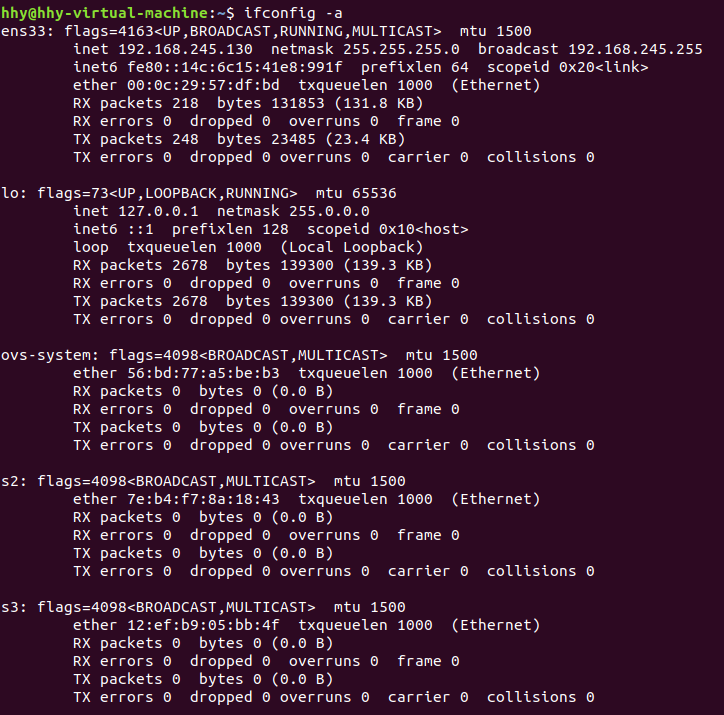

对比创建了 Mininet 后，在 mininet> 下，【打开一个新的终端(Ctrl + Alt + t)】或【在已有终端上打开另一个新的终端(Shift +Ctrl + n)】(用或是因为为两者结果一样)，执行同样的命令 发现主机里的网络设备多了 s1, s1-eth1, s1-eth2, 分别表示控制器，连接 h1, h2 的端口 若没有正常退出 Mininet，会有 ovs-system, s2, s3 残留 可以使用命令

1

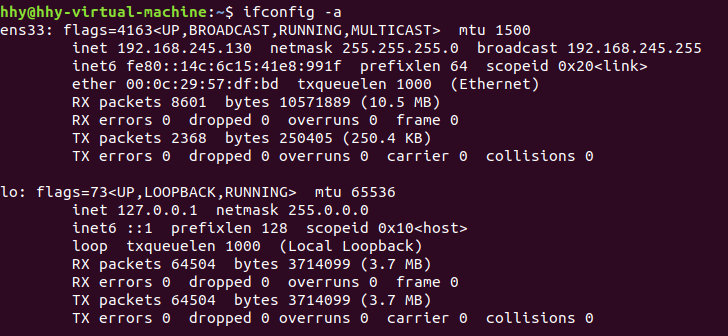

sudo mn -c

清除多余的控件。

Ryu + Mininet 基本命令

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

# shell prompt
mn -h # 查看mininet命令中的各个选项
sudo mn -c # 不正确退出时清理mininet
# 下⾯的命令可以在'sudo mn'新建的简单拓扑上查看运⾏结果
# mininet CLI
net # 显示当前⽹络拓扑
dump # 显示当前⽹络拓扑的详细信息
xterm h1 # 给节点h1打开⼀个终端模拟器
sh [COMMAND] # 在mininet命令⾏中执⾏COMMAND命令
h1 ping -c3 h2 # 即h1 ping h2 3次
pingall # 即ping all
h1 ifconfig # 查看h1的⽹络端⼝及配置
h1 arp # 查看h1的arp表
link s1 h1 down/up # 断开/连接s1和h1的链路
exit # 退出mininet CLI
# ovs(run in shell prompt)
sudo ovs-ofctl show s1 # 查看交换机s1的基本信息
sudo ovs-ofctl dump-flows s1 # 查看s1的流表
sudo ovs-ofctl -O OpenFlow13 dump-flows # 查看s1中OpenFlow1.3版本的流表信息

h1, h2 间通信协议分析

参考简析 OpenFlow 协议
